PC 日本三菱Iupilon H-2000R ECF2015R 阻燃增強

詳細介紹：

Iupilon / NOVAREX / XANTAR是三菱工程塑料株式會社研究開發(fā)成功的聚碳酸酯，在市場上已有好多年歷史。被廣泛地用于各種工業(yè)生產，如運動器械、醫(yī)療器械、汽車部件、光學儀器、光學/鏡頭、機械、辦公自動化設備和電子設備，獲得了客戶的廣泛信賴和支持。三菱工程塑料株式會社以自身力量研發(fā)成功的同時更提供了高端的技術服務和豐富產品技術資料。

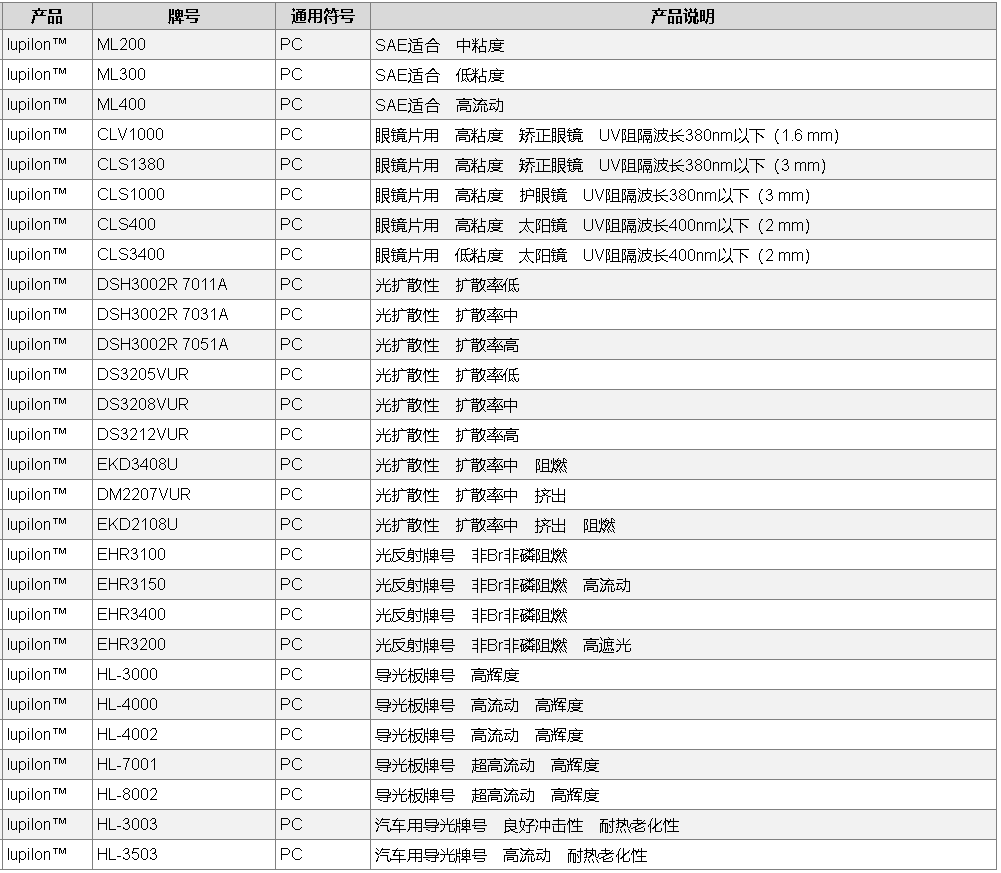

聚碳酸酯樹脂的特點：

耐沖擊性佳
高度透明性
使用溫度范圍廣： -40到120
精密成形性能佳、成型尺寸穩(wěn)定
超高自熄性能
超耐候性
電氣絕緣特性佳
高粘度
紫外線穩(wěn)定

PC樹脂與其他透明材料比較

如果將PC樹脂與通用的透明材料的無機玻璃進行比較，雖然在硬度、彈性率、耐熱性、耐溶劑性等方面處于劣勢，但是具有比重小、可以通過射出成形或擠出成形進行簡單地成形、不會輕易就裂開、上色容易等這些樹脂才有的優(yōu)點。

另一方面，如果和代表性透明樹脂的丙烯酸樹脂（PMMA樹脂）比較，如下表所示，PC樹脂在耐沖擊性、耐熱性、吸水率（因吸水尺寸變化的指標）、進而在自我滅火性方面更勝一籌，但在高透明性這一點上，PMMA樹脂則更好。

另外，PC樹脂因為在分子結構中有苯環(huán)（吸收近紫外光），有時會因為長期暴露在日光等含有紫外線的光中而出現泛黃或脆化。進而，在有些成形條件下，會明顯出現光學上的異向性，另外，因為高分子鏈的重復單位（單體單位）的結構中擁有碳酸酯鍵（-OCOO-），在堿性或濕熱條件下使用，會因為加水分解而使得性能降低，在這一點上也必須注意。

樹脂	耐沖擊性¹⁾ （J/m）	負荷撓曲溫度²⁾ （°C）	吸水率³⁾ （％）
PC樹脂	640~960	121~132	0.15
PMMA樹脂	11~21	68~100	0.1~0.4

PC樹脂的成形和干燥條件

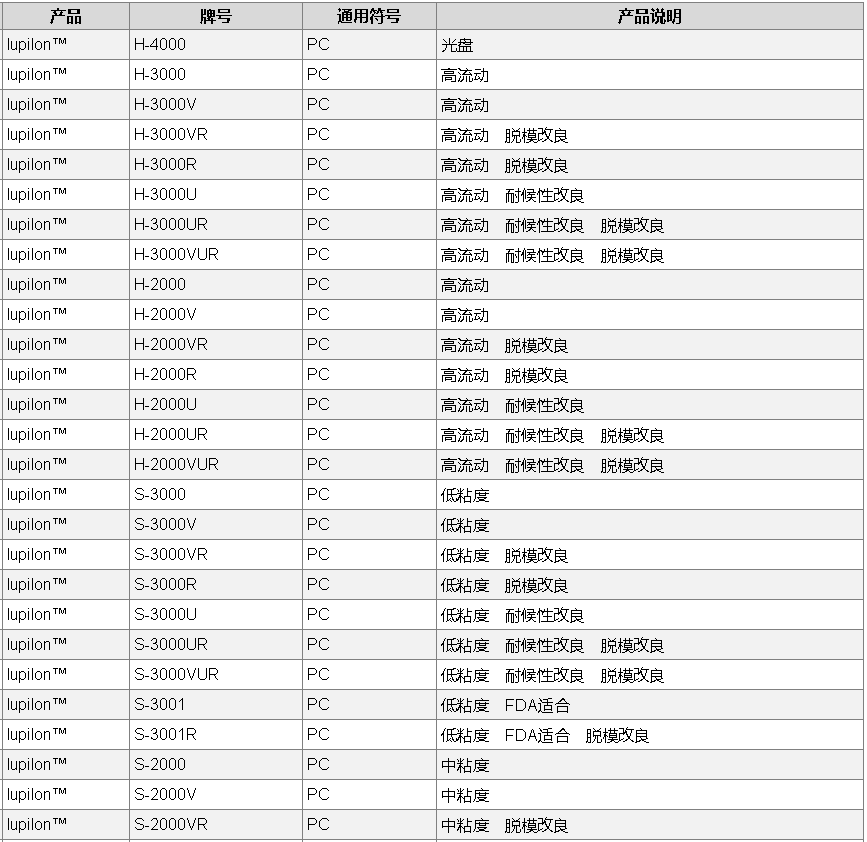

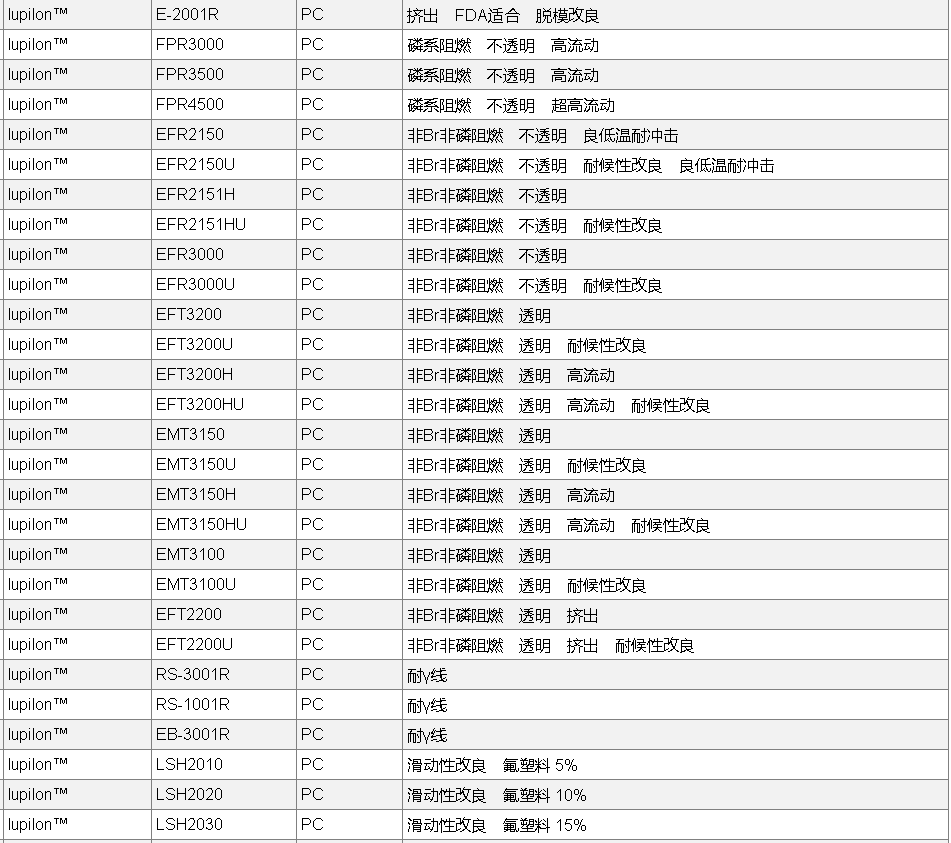

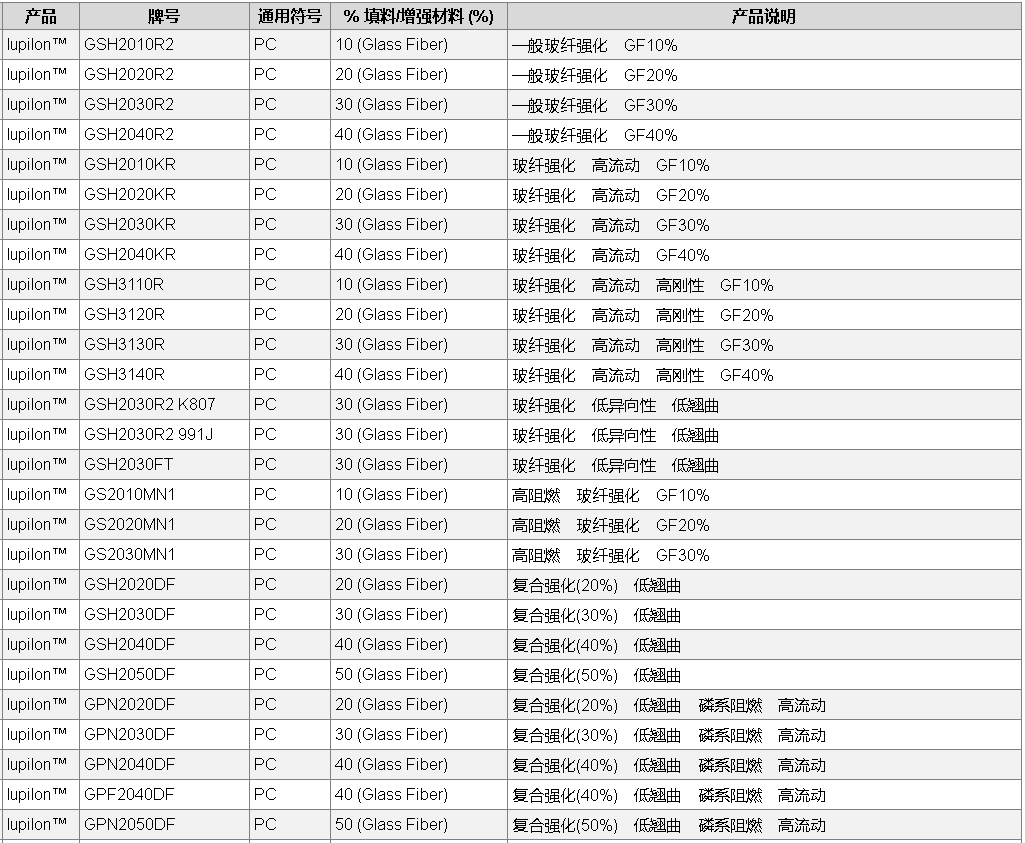

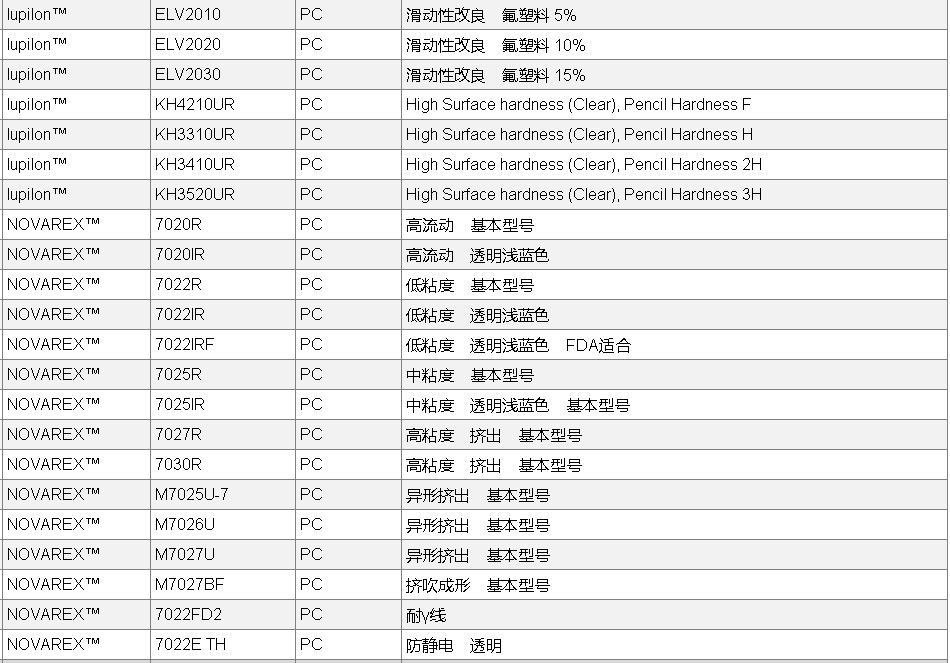

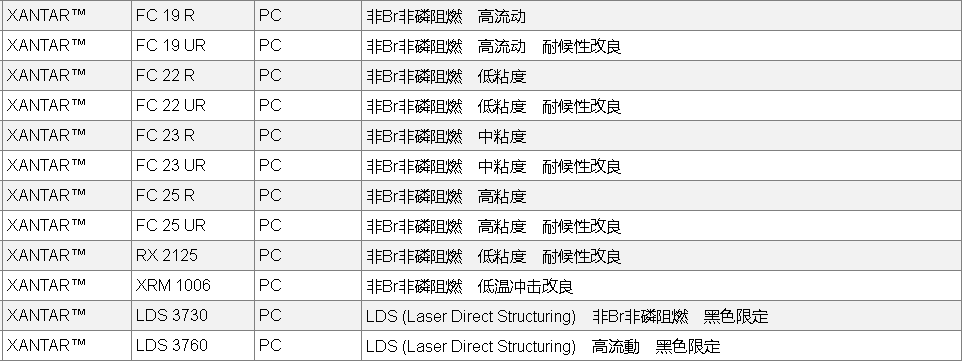

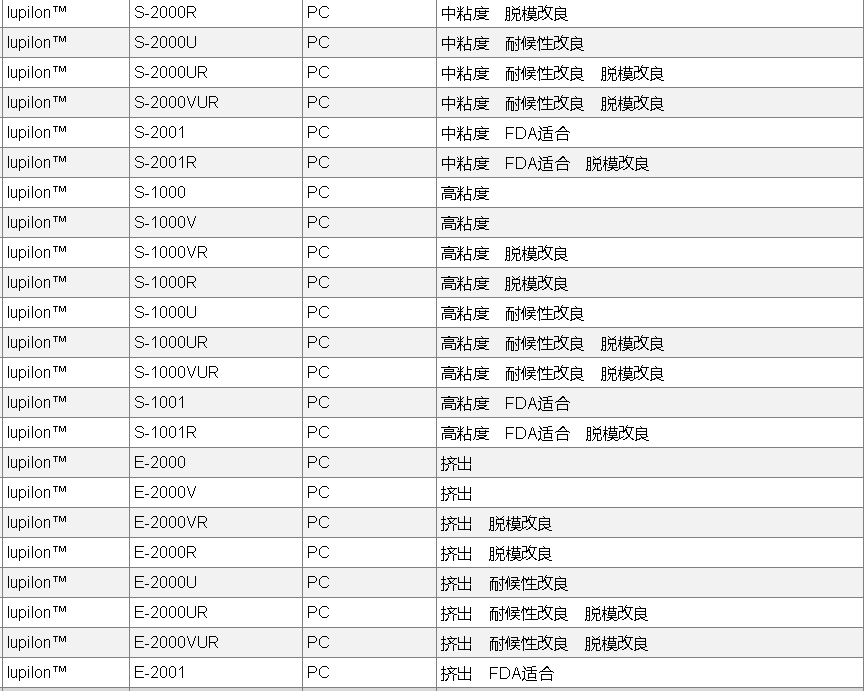

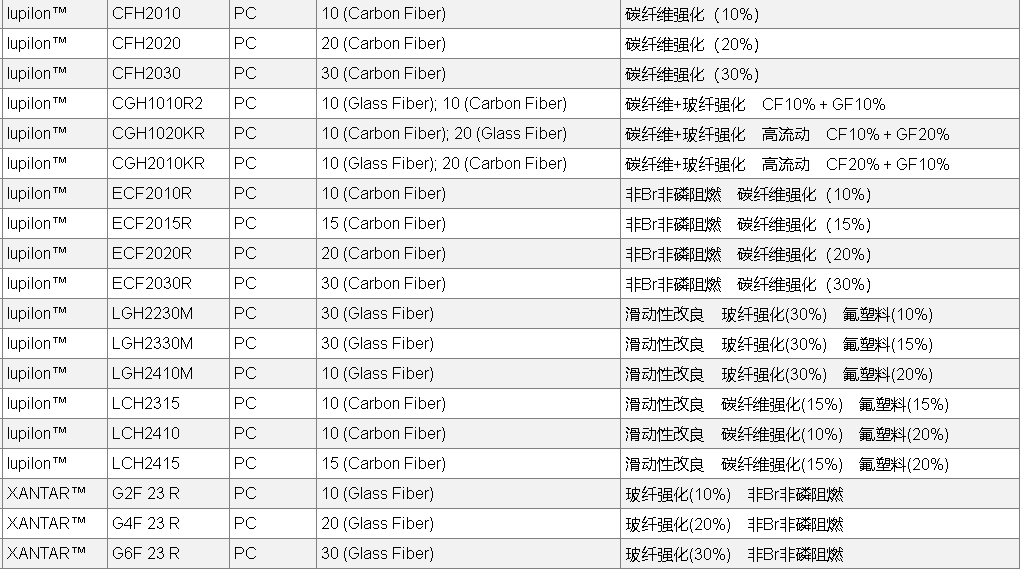

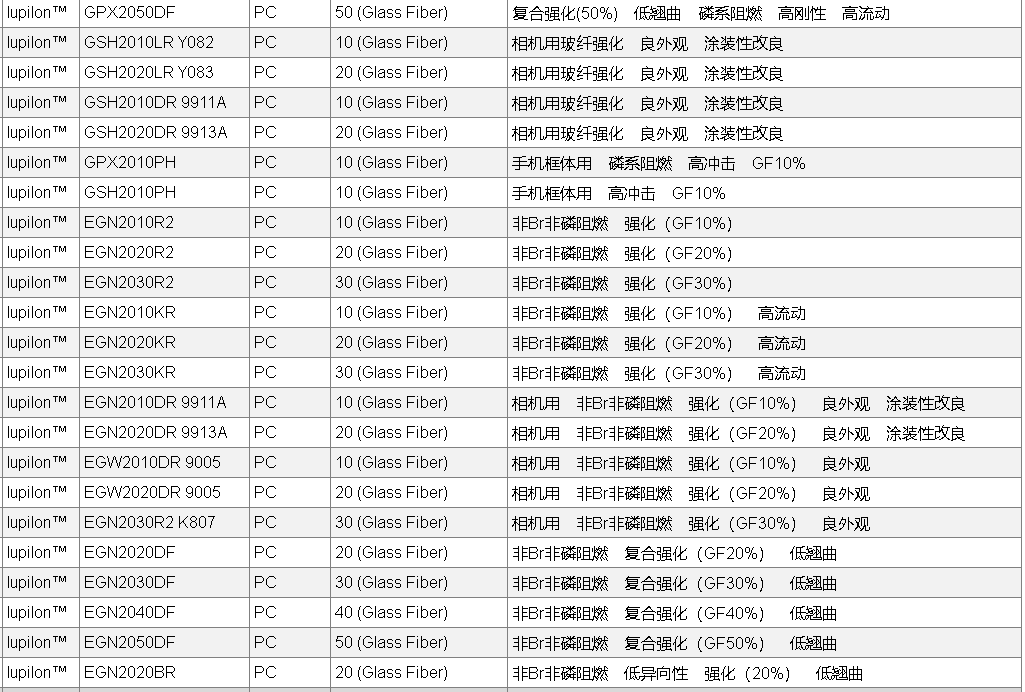

PC樹脂一般通過熱可塑成形方法（射出成形、射出壓縮成形、擠出成形、吹塑成形、拉拔（Pultrusion）成形等）進行成形。具有代表性的成形方法是射出成形。因PC樹脂的高分子鏈包含了碳酸酯鍵，當與水分共同被加熱時，會發(fā)生加水分解，這樣，除了會見到伴隨著物性、尤其是分子量的降低而導致耐沖擊強度降低外，外觀上也會產生銀條（銀紋）或空隙（氣泡）等，因此，在成形前必須進行干燥。具體來說，建議在120℃的條件下熱風干燥4～5小時以上，使得粒子中的吸水率處于0.015～0.020％以下。
